INDUSTRIAL LUBRICATION TIPS- THÔNG TIN THAM KHẢO VỀ BÔI TRƠN CÔNG NGHIỆP

 INDUSTRIAL LUBRICATION TIPS – THÔNG TIN THAM KHẢO VỀ BÔI TRƠN TỰ ĐỘNG CÔNG NGHIỆP

Trong gần 3 năm phát triển sản phẩm Bôi Trơn Tự Động Công Nghiệp vừa qua thì HOP VIET TECH có tổng hợp câu hỏi của khách hàng với tham khảo thông tin của hãng Bôi Trơn Tự Động MEMOLUB
https://memolub.be/, Các đối tác trong lĩnh vực Bôi Trơn Công Nghiệp, Các hãng Sản Xuất Dầu Mỡ Bôi Trơn (Mobil, Shell, Castrol, Kluber), Hãng Sản Xuất Bạc Đạn: SKF, FAG,…cũng như các tạp chí chuyên nghành liên quan thành “THÔNG TIN THAM KHẢO VỀ BÔI TRƠN CÔNG NGHIỆP”
BAO GỒM NHỮNG NỘI DUNG CHÍNH NHƯ SAU VỚI HI VỌNG NHỮNG THÔNG TIN NÀY CÓ THỂ GIẢI THÍCH THẮC MẮC CŨNG NHƯ CÓ THỂ GÓP PHẦN HỖ TRỢ CHO CÔNG VIỆC BẢO TRÌ-KỸ THUẬT VÀ SẢN XUẤT CỦA CHÚNG TA ĐƯỢC PHẦN NÀO.

💡CÁCH CHỌN MỠ BÔI TRƠN THEO ỨNG DỤNG – TỐC ĐỘ VÒNG QUAY.

💡 THÔNG TIN MỠ VÀ CÁCH CHỌN MỠ TƯƠNG ĐƯƠNG.
💡 THỜI GIAN THAY THẾ MỠ CŨ ĐÃ OXI HÓA.

💡CÁCH THAY THẾ MỠ CŨ ĐÃ OXI HÓA.

💡 CÁCH TÍNH LƯỢNG MỠ CẦN BÔI TRƠN CHO BẠC ĐẠN (TRÊN 1 NGÀY).

💡MỨC BÔI TRƠN TỐI ƯU VÀ LƯỢNG MỠ CẦN CHÂM MỒI TRƯỚC KHI LẮP BÔI TRƠN TỰ ĐỘNG ĐỂ DUY TRÌ MỨC BÔI TRƠN TỐI ƯU.

💡BÔI TRƠN: THỦ CÔNG VS TỰ ĐỘNG.
💡 CHỌN MỠ BÔI TRƠN THEO ỨNG DỤNG – TỐC ĐỘ VÒNG QUAY.

The speed factor of bearing is calculated as- Công thức tính hệ số tốc độ:

NDm = (ID-INNER DIAMETER + OD-OUTER DIAMETER)/2 * RPM-ROUND PER MINUTE

HỆ SỐ TỐC ĐỘ NDm = (ĐƯỜNG KÍNH TRONG BẠC ĐẠN + ĐƯỜNG KÍNH NGOÀI BẠC ĐẠN)/2 * TỐC ĐỘ VÒNG QUAY (VÒNG TRÊN PHÚT)

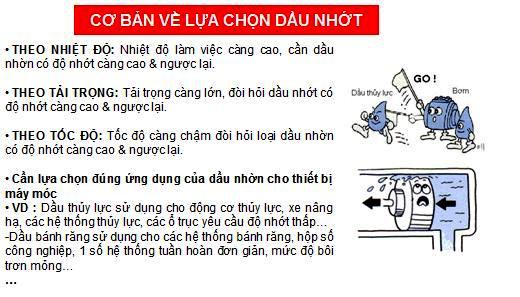

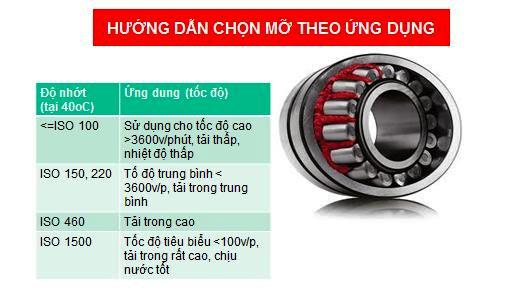

 Theo đó đối với ứng dụng tốc độ vòng quay thấp và trung bình (hệ số tốc độ thấp) thì sẽ dùng mỡ có độ nhớt cao và ngược lại.

VÍ DỤ: xét độ nhớt tại 40oC: Với ứng dụng có hệ số tốc độ 10,000 (104 ) thì chọn mỡ bôi trơn có độ nhớt >220cst. Còn với ứng dụng có hệ số tốc độ cao >100,000 (105 ) thì chọn mỡ bôi trơn có độ nhớt <150cst.

SOURCES- NGUỒN TỪ:

https://www.mobil.com/en/industrial/Lubricant-Expertise/Resources/choose-grease-electric-motor-bearings

https://www.machinerylubrication.com/Read/31026/high-speed-grease



💡 THÔNG TIN MỠ VÀ CÁCH CHỌN MỠ TƯƠNG ĐƯƠNG



  • MỠ MEMOMULTI 2 (GỐC CALCIUM SULFONATES, ĐỘ NHỚT CAO: 460CST, DÃI NHIỆT: -20…150 °C): là loại mỡ chất lượng cao, chuyên dùng cho Bạc đạn công nghiệp, ứng dụng được cho đa số bạc đạn công nghiệp như con lăn, gối đỡ, bạc đạn, bánh răng,…phù hợp cho các ứng dụng có tốc độ vòng quay thấp.

Thông tin sản phẩm: https://drive.google.com/file/d/0B2w5oFIZRsRXb3daUFhLZ1F6TnM/view?usp=sharing



  • MỠ CASTROL TRIBOL GR CLS 2 (GỐC LITHIUM- CALCUIM, ĐỘ NHỚT <150 CST, DÃI NHIỆT: -30…120 °C): Chuyên dùng cho Motor, Bơm và các ứng dụng tốc độ vòng quay cao.

Thông tin sản phẩm: https://drive.google.com/file/d/0B2w5oFIZRsRXU0Z2VmdtVk42ZjA/view?usp=sharing



  • MỠ MOBIL UNIREX N2 (GỐC LITHIUM-COMPLEX, ĐỘ NHỚT 115CST, DÃI NHIỆT: -20…190 °C): Chuyên dùng ứng dụng tốc độ vòng quay cao, nhiệt độ cao (nhiệt độ làm việc lên đến 140oC, Nhiệt độ Maximum 190oC).

Thông tin sản phẩm: https://drive.google.com/file/d/0B2w5oFIZRsRXXzdwUVM3RHFZU2s/view?usp=sharing



  • MỠ ADDINOL MULTIPLEX FD 2 (GỐC ALUMINIUM COMPLEX+PTFE, ĐỘ NHỚT 170CST, DÃI NHIỆT: -20…140 °C): Là mỡ chuyên dùng cho ứng dụng thực phẩm với chuẩn NSF-H1.

Thông tin sản phẩm: https://drive.google.com/file/d/1U7-FekOWz-fYhv3kfdRgeW6x5LBASpB3/view?usp=sharing

 BẢNG CHỌN MỠ TƯƠNG THÍCH.

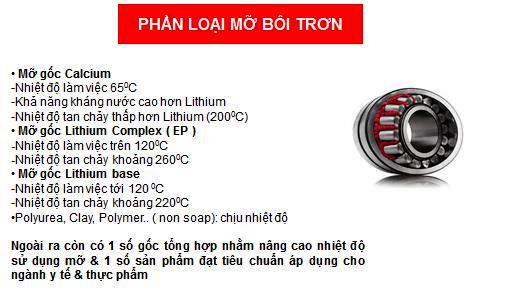

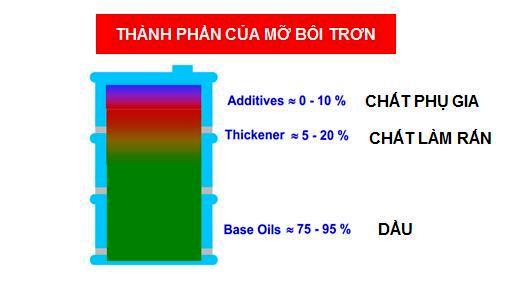

Để biết mỡ có tương thích hay không thì xem Gốc mỡ-Soap (chất làm rắn Thickener) có tương thích hay không theo như bảng trên.

Theo đó nếu mỡ đang dùng và mỡ thay thế có gốc mỡ tương thích thì dùng thay thế lẫn nhau được.

 Link tham khảo hướng dẫn cách chọn mỡ tương đương: http://machinerylubrication.com/Read/29337/understanding-grease-compatibility



BẢNG MỠ TƯƠNG THÍCH MEMOLUB – SHELL-TOTAL – MOBIL – KLUBER (CHỈ DÙNG THAM KHẢO)



MỠ MEMOLUB ĐANG DÙNG SHELL TOTAL MOBIL KLUBER SKF
MEMOLULTI2 (GỐC CALCIUM SULFONATES ) = GADUS S5 V460 – 1,5/ S2-V220-2 CERAN HV  Centaur XHP 460 2 Klüberlub BEM 41-122
CASTROL TRIBOL GR CLS 2 ( GỐC LITHIUM- CALCIUM) = CASTROL TRIBOL GR 100 -2 PD GADUS S2 V100 2 ALTIS EM 2 Polyrex EM Klüberplex BEM 41-132/ Klüberlectric BE 44-152 LGHP 2
MOBIL UNIREX N2

(GỐC LITHIUM-COMPLEX)

Shell Gadus S5 T100 2 MULTIS COMPLEX HV 2 Polyrex EM Klüberlectric BE 44-152 LGHP 2/18
ADDINOL MULTIPLEX FD 2 (GỐC ALUMINIUM COMPLEX+PTFE) Mảng dầu mỡ ngành thực phẩm Shell đã bán cho hãng Fuchs NEVASTANE XMF 2 FM 222 (dầu gốc khoáng, NSF H1) hoặc Mobil SHC Polyrex 222



 💡THỜI GIAN THAY THẾ MỠ CŨ ĐÃ OXI HÓA

THỜI GIAN THAY THẾ SẼ TÙY THUỘC VÀO:

  • Loại Bạc Đạn.
  • Loại Mỡ Bôi Trơn.
  • Kích thước Bạc Đạn.
  • Điều kiện làm việc của Bạc Đạn (tốc độ, nhiệt độ, tải trọng, rung xóc…).
  • Điều kiện môi trường: nhiệt độ, độ ẩm, bụi bẩn,….

Ví dụ biểu đồ bên dưới là thời gian thay mỡ cũ theo loại bạc đạn, hệ số tốc độ, loại mỡ và nhiệt độ làm việc.

*HÌNH 1: THỜI GIAN THAY MỠ CŨ THEO LOẠI BẠC ĐẠN VÀ HỆ SỐ TỐC ĐỘ



*  HÌNH 2: THỜI GIAN THAY MỠ CŨ THEO LOẠI MỠ VÀ NHIỆT ĐỘ LÀM VIỆC

VÍ DỤ:  Đối với mỡ Klüberlectric BE 44-152 (tương đương với mỡ Castrol Tribol Gr Cls 2) chuyên dùng cho motor hoặc bạc đạn tốc độ cao theo như HÌNH 2 thì tại nhiệt độ làm việc của bạc đạn 60-70oC thì thời gian thay mỡ mới sẽ là 8,000-9,000h = 11 tháng – 12.5 tháng.

*HÌNH 3: THỜI GIAN THAY MỠ CŨ CHO MOTOR

SOURCES- NGUỒN TỪ:













  • https://www.klueber.com/ecomaXL/files/Lubrication_of_rolling_bearings_tips_and_advice.pdf



💡 THAY THẾ MỠ CŨ ĐÃ OXI HÓA




 *HÌNH 1: BẠC ĐẠN CÓ NGÕ THOÁT MỠ

ĐỐI VỚI BẠC ĐẠN CÓ FITTING VÀ NGÕ THOÁT MỠ

  1. If safe and practical, run the machine while performing this task.

Nếu tiện và làm được thì có thể cho chạy máy khi làm thao tác bảo dưỡng này, nếu không thì cho ngưng máy.

2. Remove lower drain plug; clean out all hardened grease.

Tháo ốc ngõ thoát mỡ; lau sạch mỡ cũ đi.

3.Wipe the grease fitting clean.

Lau sạch mỡ dính trong fitting ngõ vào.

4. Pump grease into the fitting until old grease is purged and new grease appears.

Bơm mỡ mới vào fitting cho đến khi mỡ cũ trào hết và thấy mỡ mới đi ra.

5.While the drain plug is removed, allow the machine to run at operating temperature. This will allow the bearing grease to expand and forces excess grease out of the machine, relieving internal pressure. After 10 to 30 minutes, excess grease will cease draining, indicating that the bearing housing has reached normal pressure.

Khi mở ngõ thoát mỡ nếu được thì cho máy chạy tại nhiệt độ làm việc trong vòng 10-30 phút để đảm bảo mỡ cũ được đẩy ra dễ dàng và đồng thời áp suất bên trong cũng thoát ra ngoài đảm bảo áp suất binh thường sau khi mỡ cũ thoát ra.

6.Clean and replace the drain plug (Lau và thay thế nút thoát mỡ).



  1. ĐỐI VỚI BẠC ĐẠN CÓ FITTING VÀ KHÔNG CÓ NGÕ THOÁT MỠ)



*HÌNH 2: BẠC ĐẠN KHÔNG CÓ NGÕ THOÁT MỠ

  1. If safe, remove fitting while equipment is running at operating temperature to allow any purging of excess grease in the bearing.

Nếu được và an toàn thì có thể tháo fitting-vú mỡ trong lúc máy chạy để thoát lượng mỡ dư thừa trong bạc đạn.

  1. Clean and replace fitting.

Lau sạch mỡ cũ và thay thế Fitting-vú mỡ.

  1. Pump a limited quantity of grease into the bearing.

Bơm một lượng mỡ giới hạn vào trong bạc đạn.

  1. Allow the equipment to run at its operating temperature for several minutes to purge excess grease. If no grease purges, the bearing was likely very dry. In such instances, repeat steps 3 and 4 until excess grease purges from the bearing.

Cho máy chạy tại nhiệt độ làm việc của nó vài phút để đẩy mỡ dư thừa ra. Nếu mỡ dư thừa không trào ra, có nghĩa bạc đạn đã khô mỡ. Trong trường hợp này có thể lặp lại bước 3 và 4 cho đến khi có mỡ dư thừa đẩy ra.

After regreasing, be sure to clean up all excess grease and dirt from the bearing and surrounding area, as excess grease and dirt on external surfaces act as insulators and prevent heat dissipation.

Sau khi thay mỡ mới, đảm bảo lau sạch mỡ dư thừa và chất bẩn từ bạc đạn và khu vực xung quanh để hạn chế việc cản trở thoát nhiệt cho bạc đạn.

SOURCES- NGUỒN TỪ:

https://www.mobil.com/en/industrial/lubricant-expertise/categories/tips

https://www.machinerylubrication.com/Read/345/does-squeaky-wheel-get-grease



💡 CÁCH TÍNH LƯỢNG MỠ CẦN BÔI TRƠN CHO BẠC ĐẠN (TRÊN 1 NGÀY)

CÁC YẾU TỐ ẢNH HƯỞNG ĐẾN LƯỢNG MỠ CẦN BÔI TRƠN CHO BẠC ĐẠN:

  • Loại bạc đạn.
  • Kích thước bạc đạn.
  • Loại chất bôi trơn.
  • Tốc độ vòng quay và thời gian chạy/ngày.
  • Điều kiện làm việc bạc đạn: nhiệt độ, hướng trục, tải, độ rung, hướng vô mỡ,…
  • Điều kiện môi trường: nhiệt độ, độ bụi bẩn,….



Để tính toán lượng mỡ cần bôi trơn cho Bạc Đạn trong 1 ngày ứng dụng cho Bôi Trơn



Tự Động thì Memolub và Hop Viet Tech xây dựng Form sau:



*NOTE:

  • Mỗi Form chỉ dùng cho Một loại Bạc Đạn.
  • Đối với Motor: Chỉ cần gửi thông tin lượng mỡ cần bôi trơn/số giờ chạy (có trên Name plate), hoặc chụp và gửi hình Name Plate của Motor có ghi lượng mỡ đề xuất bôi trơn của nhà cung cấp Motor.
  • Đối với xích và bánh răng thì thông tin chỉ có: chiều dài và rộng (xích, đường kính và chiều dày (bánh răng) và tốc độ của xích/bánh răng.

TẢI FORM VỀ TẠI:

https://drive.google.com/file/d/1_tQMaxJZd3tZfPfvJdFM_LoWWhIVXRLq/view?usp=sharing



THÔNG TIN  DÙNG TÍNH TOÁN LƯỢNG MỠ BÔI TRƠN TỐI ƯU CHO BẠC ĐẠN
Tên khách hàng:      Ngày:
Khu vực/chuyền sản xuất:       Người phụ trách:
Tên máy/thiết bị:       Thông tin liên hệ (di động-Email):
Loại mỡ đang dùng: Số lượng bạc đạn:



1.     Mã bạc đạn (nếu đã điền mục này thì bỏ qua mục 2,3 bên dưới): :
2.     Kích thước bạc đạn Đường kính ngoài, D:            mm

Đường kính trong, d:            mm

Chiều rộng (dày),    B:            mm









3.     Loại Bạc Đạn

  Bạc đạn bi, rãnh sâu – Deep Groove Ball Bearings

  Bạc đạn bi, tiếp xúc góc – Angular Contact Ball Bearings

  Bạc đạn bi, tự cân bằng thẳng-Self-Aligning Ball Bearings

  Bạc đạn ổ bi chặn -Thrust Ball Bearings

  Bạc đạn ổ đũa hình xilanh-trụ – Cylindrical Roller Bearings

  Bạc đạn ổ đũa hình cầu -Spherical Roller Bearings

  Bạc đạn ổ đũa hình nón -Tapered Roller Bearings

  Bạc đạn dọc trục hình trụ -Cylindrical Roller Thrust Bearings

  Bạc đạn dọc trục hình cầu -Spherical Roller Thrust Bearings

  Khác Others:

4.     Điều kiện làm việc của bạc đạn Tốc độ:                 RPM (vòng trên phút)

Thời gian :            Hrs/Day (mấy giờ trên 1 ngày)

5.     Nhiệt độ làm việc của bạc đạn  Thấp: 47-63°C

 Bình thường: 63-78°C

 Cao: 78-93°C

 Rất cao: 93-107°C

6.     Nhiệt độ môi trường xung quanh Bạc Đạn  Thông thường: <40°C

 Cao: >40°C

7.     Dễ bị lẫn tạp chất hoặc nhiễm bẩn  Thấp

 Bình thường

 Cao



8.     Tải trọng  Thấp

 Bình thường

 Cao

 Rất cao

9.     Bị rung sốc  Có  Không
10.   Hướng trục  Thẳng đứng  Ngang
11.   Đường mỡ vào  Qua rãnh W33  Từ bên cạnh
12.   Kích thước ren vú mỡ 1/8’ PT (10mm).

 Khác:?mm:.

__
Khoảng cách xa nhất giữa 2 điểm bôi trơn ?
__m



VÍ DỤ VỀ CÁCH TÍNH TOÁN TRÊN PHẦN MỀM:







💡 MỨC BÔI TRƠN TỐI ƯU VÀ LƯỢNG MỠ CẦN CHÂM MỒI TRƯỚC KHI LẮP BÔI TRƠN TỰ ĐỘNG ĐỂ DUY TRÌ MỨC BÔI TRƠN TỐI ƯU



BÔI TRƠN TỐI ƯU (VỪA ĐỦ)



BÔI TRƠN QUÁ NHIỀU

BÔI TRƠN QUÁ ÍT



SO SÁNH MỨC BÔI TRƠN TỐI ƯU-QUÁ NHIỀU-QUÁ ÍT



  • MỨC BÔI TRƠN TỐI ƯU CỦA BẠC ĐẠN: 40-60% THỂ TÍCH BUỒNG CHỨA, TÙY VÀO ỨNG DỤNG.



  • CHÂM MỒI TRƯỚC KHI LẮP BÔI TRƠN TỰ ĐỘNG ĐỂ DUY TRÌ MỨC BÔI TRƠN TỐI ƯU:



+ ĐỐI VỚI BẠC ĐẠN MỚI HOẶC CÓ THỂ THÁO HOUSING-VỎ RA ĐƯỢC:



Theo đó lượng mỡ châm mồi khoảng trung binh là 50% buồng chứa bạc đạn (nếu tốc độ cao >250,000RPM thì phải châm mồi ít hơn, khoảng 40% để tránh tình trạng tăng nhiệt độ cho bạc đạn do lực cản lớn của mỡ châm mồi, còn với tốc độ thấp hơn thì có thể châm 50-60%).

Nếu nhà cung cấp bạc đạn chuyên nghiệp thì họ cũng sẽ châm mồi sẵn mỡ phù hợp cho bạc đạn cho từng loại bạc đạn và ứng dụng của khách hàng trước khi cấp bạc đạn.



+ ĐỐI VỚI BẠC ĐẠN ĐANG DÙNG HOẶC BẠC ĐẠN KHÔNG THÁO HOUSING-VỎ RA ĐƯỢC:



Xem chu kỳ bơm mỡ bằng tay gần đây nhất mà ước tính lượng mỡ đang có trong bạc đạn VD: Chu kỳ châm mỡ 30 ngày, và châm vào đầu tháng (châm đầy), thời gian lắp bộ Bôi trơn tự động  Vào giữa tháng thì lượng mỡ đang có khoảng 50%.

Sau khi lắp bộ Bôi trơn tự động Memolub vào cần theo dõi lại nhiệt độ bạc đạn sau 1 tháng: nếu nhiệt độ = hoặc < nhiệt độ trước lúc lắp Memolub là Ok. Nếu nhiệt độ > thì chứng tỏ lượng mỡ bị nhiều và phải điều chỉnh lại cài đặt bơm mỡ ít hơn và theo dõi thêm đến khi nhiệt độ giảm và ổn định.



 💡  BÔI TRƠN: THỦ CÔNG VS TỰ ĐỘNG





THÔNG TIN THAM KHẢO THÊM VỀ LỢI ÍCH CÙA BÔI TRƠN TỰ ĐỘNG: HTTPS://HOPVIET.COM.VN/2017/10/BOI-TRON-TU-DONG-MEMOLUB/



CHÚNG TA CŨNG CÓ THỂ TẢI BÀI VIẾT NÀY VỀ TẠI:

https://drive.google.com/file/d/1RBDTqQ7KAWXxPF3ykO5WvyXKrvn3scO4/view?usp=sharing
