THÔNG SỐ HỆ THỐNG DS SYSTEMS – HỆ THỐNG BÔI TRƠN ĐA ĐIỂM PHÂN BỔ
- Cài Đặt Đa Lưu Lượng: Mỗi Bơm Chia 20 Điểm, Lắp Xa 20m.
- Mở Rộng Cho Nhiều Bơm Với Nhiều Loại Chất Bôi Trơn Khác Nhau.
- Bảo Quản Được Chất Lượng Dầu, Mỡ Ban Đầu.
- Sử Dụng Nguồn Khí Nén Áp Lực Thấp (6 Bar).
- Lắp Đặt Và Vận Hành Đơn Giản.

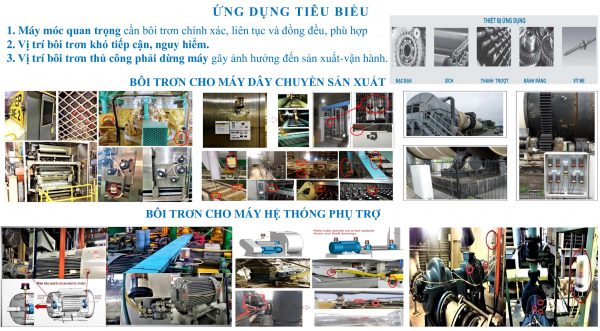

- Được Sử Dụng Trong Hầu Hết Các Nghành Công Nghiệp, Đặc biệt là Ngành Giấy, Sắt Thép, Chế Biến Thức Ăn Gia Súc-Thủy Sản, Khai Khoáng, Thực Phẩm.
- Hiệu Quả Đầu Tư Cao, Sớm Thu Hồi Vốn.
- Phù hợp cho ứng dụng cần nhiều lượng chất Bôi Trơn hay nhiều điểm Bôi Trơn.
BƠM DS
- Gồm có 2 Models : Bơm DS 18: 18Kg
- Thể tích bơm: 4,5cc cho 01 lần bơm,
- Có thể điều chỉnh bơm từ 10 cc đến 600 cc / ngày
- Loại: Bơm định lượng
- Điều khiển bằng nguồn khí nén.
- Có thể cài đặt bơm đến 20 điểm/Bơm
- Phù hợp cho dầu nhờn : ISO 46 và mỡ là maximum NLGI 2
- 2 ngõ vào: ngõ hút, ngõ đẩy
- 2 ngõ ra khí né: nối tiếp cho Bơm tiếp theo
- 1 ngõ ra chất bôi trơn.
- Xuất xứ: Vương Quốc Bỉ-EU.
- Bảo hành: 2 năm.
THÔNG SỐ KỸ THUẬT BƠM ĐỊNH LƯỢNG | |||
Thông số kỹ thuật | Bơm
18 kg |
||
Tỷ lệ Bơm | 22/1 | ||
Khí nén đầu vào | bar | 6 | |
T1 / T2 thread ( Ren ngõ vào) | BSP | F 1/4”G | |
Size ống T1 | mm | Ø 6 – 8 | |
Size ống T2 | mm | Ø 4 – 6 | |
Ren ngõ ra | BSP | F 1/8”G | |
Đường kính trụ bơm | mm | Ø 30 | |
Lượng mỡ/ 01 lần bơm | cm3 | 4,2 | |
Chiều dài trụ bơm (L) | mm | 450 | |
Qui cách đóng gói | kg | 18-30 kg | |
Trọng lượng Bơm | kg | 5,10 kg |
HỘP ĐIỀU KHIỂN
– Bộ điều khiển Bơm Electronic box DS 230V, Code: 2870
– Bộ điều khiển Bơm Electronic box DS 24V, Code: 2875
Nguồn cấp 24 VDC / 240 VAC / Customer PLC
Nguồn khí nén 6 bar air
1 Bảng điều khiển cho nhiều bơm
Giám sát bôi trơn (Tùy chọn)
2 ngõ ra trên bơm thứ 1
Cài đặt đa điểm
Không cần thiết phải dùng hộp điều khiển nếu đã có sẵn hệ thống PLC (nếu PLC có thể điều khiển được 2 ngõ ra khí nén)
Có thể kết nối máy và bơm từ xa cho an toàn
Trang bị với chức năng kiểm tra: Có trang bị chức năng kiểm tra lượng dầu mỡ bôi trơn
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN PHÂN CHIA BƠM | |
Hộp điều khiển/ 2 dòng khác nhau | 24 VDC / 220 VAC 50Hz |
Kích thước hộp điều khiển | 400 x 200 x 132 mm |
Nguồn điện | 24 DC / 240 VAC – 0.55A max |
Công tắc bảo vệ | Breaker 6A |
Dây dẫn sử dung cho 240VAC | 3G1.5 type H07RNF (a) |
Khí nén đầu vào | 6 bar |
Nhiệt độ hoạt động | -20°C to +55°C (-4°F to 131°F) |
Ống hơi đầu ra | 8 mm |
Ống hơi bom mỡ ra ngoài | 6 mm |
Trọng lượng hộp | 1 kg |
